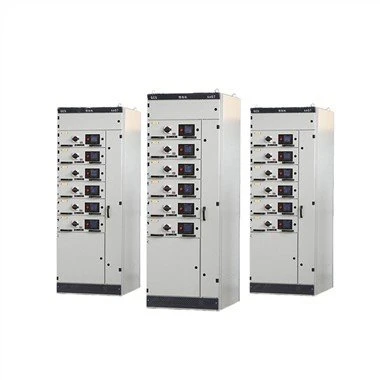

GCS/MNS/GCK kisfeszültségű áramelosztási testreszabott kapcsolóberendezések

GCS/MNS/GCK kisfeszültségű áramelosztás testreszabott kapcsolóberendezés

Az alacsony feszültségű kihúzható kapcsolószekrény háromfázisú, 50 Hz-es váltóáramú frekvenciára, 380 V névleges üzemi feszültségre, 4000 A és az alatti névleges áramra alkalmas az energiatermelő / áramellátó rendszerben, mint tápellátás, elosztás és motor központi vezérlése, elektrofúziós kompenzáció. A termék megfelel az iec60439-1, gb7251.1, JB / t9661 és más szabványoknak

jellemzők:

Csatlakozó: Egyszeri bedugós fiók bemeneti és kimeneti vezetékekhez, amelyek közvetlenül használhatók fémcsatornákkal. A másodlagos csatlakozó kényelmes és szép vezetékekkel rendelkezik.

Működési környezet:

1) Környezeti hőmérséklet: -10 fok - plusz 40 fok ;

2) Magasság: magas feszültség 1000 méter vagy annál kisebb, alacsony feszültség 2500 méter vagy annál kisebb (a műszaki osztály speciálisan tervezi, ha meghaladja);

3) Relatív páratartalom: 85 százalék vagy annál kevesebb

4) Szeizmikus intenzitás: kisebb vagy egyenlő, mint 8 magnitúdó;

5 Alkalmazza azokat a helyeket, ahol nincs tűz, nincs robbanásveszély, nincs súlyos szennyeződés, nincs kémiai korrózió és nincs heves vibráció.

LV kapcsolóberendezés

Executive szabvány:

GB7251 Kisfeszültségű komplett kapcsoló- és vezérlőberendezés

GB3906-2006 3.6kV~40.5kV AC fémházas kapcsoló- és vezérlőberendezés

			Paraméter
Névleges feszültség		V	400	690
Névleges szigetelési feszültség		V	690	1140
Névleges ütésálló feszültség		V	6000	10000
Névleges működő rövidzárlati képesség		kA	18~100	10~75
A legnagyobb névleges rövidzárlati képesség		kA	25~120	20~85
Névleges frekvencia		Hz	50/60
Névleges áram		A	400,500,630,800,1000,1250,1600,2000,2500,3150,4000,5000,6300
Névleges vezérlési teljesítmény		V	AC 110/220/380,DC 110/220
Dimenzió (Mértékegység:mm)	MNS/GCS/GGD	szélesség	400,600,800,1000,1200
		mélység	600,800,1000
		magasság	2200

A kisfeszültségű kapcsolóberendezések különböző modelljeinek előnyei és hátrányai

GGD típusú váltakozó áramú kisfeszültségű kapcsolóberendezés: Ennek a szekrénynek olyan előnyei vannak, mint az ésszerű felépítés, a kényelmes telepítés és karbantartás, a jó védelmi teljesítmény, a nagy megszakítóképesség, a nagy kapacitás, az erős dinamikus és hőstabilitás, valamint az elektromos megoldások széles körű gyakorlatiassága. Csere termékként használható. Hátrányai: kevés áramkörrel rendelkezik, nem kombinálható tetszőlegesen az egységek között és nagy területet foglal el, és nem csatlakoztatható számítógépekhez.

GCK szekrény: Nagy szeletelőképesség. Jó dinamikus és termikus stabilitás, fejlett és ésszerű felépítés, rugalmas elektromos séma, erős sorozatozhatóság és sokoldalúság. Különböző sémaegységek tetszőlegesen kombinálhatók, és egy szekrényben nagyszámú áramkör helyezhető el, földterület megtakarítása, magas védelmi szint, biztonságos és megbízható, valamint kényelmes karbantartás. Hátrányok: a vízszintes gyűjtősín a szekrény tetejére van beállítva, a függőleges gyűjtősínen pedig nincs égésgátló műanyag funkcionális kártya, amely nem csatlakoztatható a számítógéphez.

GCS kisfeszültségű kihúzható kapcsolóberendezések: Magas műszaki teljesítménymutatókkal rendelkezik, képes alkalmazkodni az árampiac fejlesztési igényeihez, és versenyképes a meglévő importtermékekkel. Ez egy új típusú kisfeszültségű kihúzható kapcsolóberendezés, amelyet a biztonság, a gazdaságosság, az ésszerűség és a megbízhatóság elve alapján terveztek. Ezenkívül nagy megszakító- és csatlakozási kapacitással, nagy dinamikai és termikus stabilitással, rugalmas elektromos konstrukciókkal, kényelmes kombinációval, erős praktikummal, újszerű szerkezettel és magas védelmi szinttel rendelkezik.

MNS sorozatú termékek: A szekrénytest C alakú acélból készül, egységes megjelenésű, nagy pontosságú, jó fiókcserélhetőségű; Az MCC szekrény szélessége mindössze 600 mm, a kihasználtság pedig nagy, ami több funkcionális egységet tud elhelyezni és építési területet takarít meg. A szekrény belsejében lévő alkatrészek a felhasználók különböző igényei szerint különféle kapcsolómodellekkel konfigurálhatók, így jobban biztosítható a termék magas és megbízható működése. Ez az eszköz lefoglalhat automatizálási interfészt, és modulokat is telepíthet a kapcsolóberendezésekre, hogy elérje a "három távoli" funkciót és olyan vezérlőberendezéseket, mint a távjelzés, a telemetria és a távvezérlés. Hátránya a magas költségek, a kis- és közepes méretű felhasználók számára bizonyos nehézségek merülnek fel.

Az MNS sorozat fő termékének előnyei: kompakt kialakítás, erős sokoldalúság kis térrel és nagyszámú funkcionális egységszerkezettel, rugalmas összeszerelés, valamint a 25 mm-es modul C-alakú anyaga megfelel a különböző szerkezeti formák, védelmi fokozatok, ill. használati környezetek. A szabványos modulkialakítással szabványos egységeket képezhet a védelemhez, működtetéshez, átalakításhoz, vezérléshez, beállításhoz, jelzéshez stb. A felhasználók választhatnak, hogy igényeik szerint összeszereljék.

A GGD egy rögzített szekrény, a GCK, a GCS és az MNS egy fiókos szekrény

A GCK, GCS és MNS szekrények fióktoló mechanizmusa eltérő

A GCS szekrény csak egyoldalas működtető szekrényként használható, 800 mm mélységgel

Az MNS szekrény kétoldalas kezelőszekrényként használható, 1000 mm mélységgel

Összességében a kihúzható szekrények helyet takarítanak meg, könnyen karbantarthatók, több kimenő áramkörrel rendelkeznek, és költségesek; A fix típus viszonylag kevesebb kimenő áramkörrel rendelkezik, és több területet foglal el. Ha az ügyfél túl kevés helyet biztosít, és nem tud fix típust készíteni, akkor azt fióktípusra kell cserélni.

TERMÉKFOTÓ





GYÁRI MŰHELY

CSOMAGOLÁS ÉS SZÁLLÍTÁS

KIÁLLÍTÁS

GYIK

Q5: Elérhető az OEM/ODM?

V: Igen, az! Termékeink testreszabhatók. Tervezői és mérnöki csapataink vannak, testreszabhatjuk a termékeket az ügyfelek rajza vagy követelményei szerint.

Q6: Ön gyártó vagy kereskedelmi vállalat?
V: Gyári vagyunk, 100 százalékban professzionális gyártóként, 20 éves gyártói tapasztalattal, termékeket gyárthatunk az ügyfelek igényei szerint, és 100 százalékosan ellenőrizhetjük a termékek minőségét.

7. kérdés: Alkudható az ár?

V: Igen, az ár alkuképes. Mennyiség vagy csomag szerint változtatható

Q8: Mi a helyzet az ellenőrzéssel?

V: A teljes ellenőrző rendszerrel rendelkezünk a nyersanyagtól a végtermékekig, beleértve a hőmérséklet-emelkedési tesztet, a sópermetezési teszt vezető típusát, a mechanikai élettartam tesztet.

Q9: Mik a fizetési feltételek?

V: TT, Paypal, Western Union, Alibaba kereskedelmi garancia és L / C elfogadható. 30 százalék T / T előre, 70 százalék egyenleg szállítás előtt.

Q10: Milyen szolgáltatást kínál a cég?

V: Van egy professzionális mérnöki csapatunk, amely meg tudja tervezni és fejleszteni a formát, hogy megfeleljen a különböző ügyféligényeknek.

Értékesítési csapatunk is jó szolgáltatást nyújt az értékesítés előtti értékesítéstől az értékesítés utániig.

Ez a termék általában testreszabott.
Gyártó vagyunk, és professzionális műszaki részlegünk van, amely az ügyfelek igényei szerint tervez és kínál megoldásokat.
Kérjük, forduljon értékesítési munkatársainkhoz a tervrajzok beszerzéséhez

Íme ügyfeleink példái referenciaként

amerikai ügyfelek

	GCS LV kihúzható kapcsolóberendezés
S.N.	Műszaki adatok	Igen/Nem/Ha van
	Elektromos panel (kisfeszültségű kihúzható kapcsolószekrény)
	Gyártó
	Márka
	Típus/Modell	GCS
	Származási ország
1	A funkció leírása
1.1	Könnyen és biztonságosan üzemeltethető kisfeszültségű kapcsolószekrények csoportja.
2	Üzemeltetési követelmények
2.1	Az elektromos ellátás manuálisan és automatikusan megszakítható túlterhelés és rövidzárlat esetén.
3	Rendszerbeállítások
3.1	Kisfeszültségű kapcsolóberendezés kihúzható szekrény minden lényeges elemmel és réz gyűjtősínnel
4	Műszaki adatok	Értékelések
4.1	A főáramkör névleges feszültsége	400V
4.2	Névleges frekvencia	50 Hz
4.3	Névleges sértési feszültség	690V (1000V)
4.4	A főgyűjtősín maximális üzemi árama (réz)	1000A
4.5	A főgyűjtősín névleges ellenállási árama	100KA/1s
4.6	Védelmi szint	IP40
4.7	Üzemmód	Kézi és Automata
4.8	Fém fiókos típus	8E vagy 16E vagy azzal egyenértékű
4.8.1	400A fiók	1 sz.
4.8.2	300A fiók	1 sz.
4.8.3	250A fiók	1 sz.
4.8.4	200A fiók	2 sz.
4.8.5	150A fiók	2 sz.
4.8.6	100A fiók	2 sz.
4.9	Külső dimenzió	kb. (80 cm x 105 cm x 220 cm)
4.10	Minden fióknak rendelkeznie kell 3-digitális vagy analóg ampermérővel a 3-fázisú (RYB) áram egyedi méréséhez
4.11	A gyűjtősínnek réz háromfázisú négyvezetékesnek kell lennie védőföldeléssel (R,Y,B,N,PE).
4.12	Az MCCB-nek jó minőségűnek és érzékenynek kell lennie
4.13	A fiókok működési mechanizmusának könnyűnek és simának kell lennie.
4.14	A fiók fogantyújának erősen szigeteltnek és erősnek kell lennie
4.15	A külső méretnek meg kell egyeznie a következővel: (80 cm x 105 cm x 220 cm)
4.16	A külső kialakításnak és színnek meg kell egyeznie a képen látható kialakítással
5	Gyűjtősín tálca
5.1	A gyűjtősíntálcát a funkcionális egység rekeszének tetejére kell felszerelni, és a tálcába lehet tenni a csatlakozóvezetéket és a közös tápvezetéket.
5.2	A szükséges számú gyűjtősínt a meglévő rendszerről a telepített szekrényre anyacsavarral / gyűjtősín csatornarendszerrel kell csatlakoztatni az igényeknek megfelelően
6	Tartozékok, alkatrészek és fogyóeszközök
