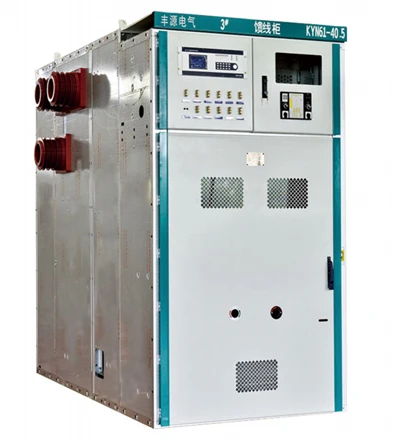

KYN61-40.5 40.5kV légszigetelt fém-burkolatú kapcsolóberendezés

Modell jelentés

Termék áttekintése

A KYN61-40.5 kapcsolóberendezés fém-zárt, rekeszes platformot biztosít a közép-feszültségelosztáshoz 40,5 kV névleges feszültség mellett. A kihúzható vákuummegszakító megadható bejövő, kimenő, transzformátor-adagoló, busz-csatoló és egyéb projekt-meghatározott panelfunkciókhoz. A főáramkörök névleges értékei, védelem, mérés, segédtáp és kommunikációs interfészek a műszaki felülvizsgálat során véglegesítésre kerülnek.

A szekrény elrendezése elválasztja a megszakítót-, a gyűjtősínt, a kábelt és az alacsony-feszültségű vezérlőterületet a biztonságos működés, ellenőrzés és karbantartás érdekében. A redőnyök, a földelő-kapcsolók elrendezése és a mechanikus/elektromos reteszelések a jóváhagyott séma szerint vannak konfigurálva. A végleges reteszelés logikáját és a hozzáférési feltételeket a projektrajzok igazolják.

Főbb jellemzők

·Kihúzható vákuum-megszakító meghatározott szerviz-, teszt-/lekapcsolási és karbantartási pozíciókkal, a kiválasztott megszakító kialakítástól függően.

·Fém{0}}burkolatú rekeszezés a megszakítóhoz, a gyűjtősínhez, a kábelhez és az alacsony{1}}feszültségű szabályozási területekhez.

·Automatikus redőny és reteszelő funkciók a gyakori működési hibák csökkentésére.

· Projekt-specifikus CT, VT, mérés, védelmi relé, segédtáp és SCADA interfészek.

· Összeállítás tervezése az ügyfél SLD-jeiből, a panel ütemezéséből és a kábelbemeneti követelményekből{0}}.

·Általános elrendezés, másodlagos kapcsolási rajzok és a rendelési{0}}szakasz dokumentációja jóváhagyásra előkészítve.

Műszaki adatok

A következő értékek határozzák meg a jelenlegi szabványos webhely alapértékét. A garantált végleges értékek csak az elfogadott ajánlatra, rajzokra és szerződéses dokumentumokra vonatkoznak.

Paraméter	Weboldal alaphelyzet
Modell	KYN61-40.5
Kapcsolóberendezés típusa	Beltéri légszigetelt,{0}}kihúzható fém-bevonatú kapcsolóberendezés
Névleges feszültség	40,5 kV
Névleges frekvencia	50 Hz
Névleges áram	2000 A-ig; végső fő-busz és feeder áramok jóváhagyott felállás szerint
Névleges rövidzár{0}}megszakítóáram	31,5 kA-ig
Névleges rövid -idejű áramállóság	31,5 kA 4 másodpercig
Névleges csúcsellenállási áram	80 kA
Névleges rövidzár{0}}áramot hoz létre	80 kA csúcs
Teljesítmény-frekvencia-ellenállási feszültség	95 kV, 1 perc
Villámimpulzus-álló feszültség	185 kV csúcs
Házvédelem	IP4X; belső válaszfalvédelem IP2X nyitott rekeszajtó mellett, a végleges jóváhagyott konfigurációtól függően
megszakító{0}}típusa	Kihúzható vákuum megszakító; a gyártmányt és a modellt a műszaki átvizsgálás során megerősítették
Segéd/vezérlő tápellátás	Projekt-specifikus; A dokumentált tesztelt konfigurációban DC 220 V-ot használtak
Normál szolgáltatási környezet	−15 foktól +40 fokig
Normál telepítési magasság	Legfeljebb 1000 m tengerszint feletti magasságban
Méretek	Panel- és séma-specifikus; jóváhagyott általános elrendezési rajzon megerősítve
Kábelbevezetés és -végződés	Projekt{0}}specifikus a kábeladatok és a jóváhagyott elrendezés szerint

Tipikus panelfunkciók

Panel funkció	Tipikus szerep
Bejövő adagoló	Kapja az áramot a közüzemi, transzformátor vagy felfelé irányuló kapcsolóberendezéstől; védelmi, mérési és CT adatok projekt-specifikusak.
Kimenő vonal adagoló	Elosztja az áramot a későbbi alállomásokhoz, folyamatterhelésekhez vagy elosztó betáplálókhoz.
Transzformátor adagoló	Vezérli és védi a transzformátor áramkört a transzformátor besorolása, a vektorcsoport és a védelmi filozófia alapján.
Buszcsatlakozó / buszszakasz	A jóváhagyott buszelrendezésnek és működési sorrendnek megfelelően gyűjtősín-csoportokat köt össze vagy szakaszol.
PT / mérőpanel	Feszültségmérést, mérést vagy buszfeszültség{0}}funkciókat biztosít, ahol az SLD megköveteli.
Segéd/vezérlő panel	Integrálja a projekt{0}}meghatározott vezérlési, jelzési, kommunikációs vagy állomási segédfunkciókat.

Konfigurációs és védelmi beállítások

A kapcsolóberendezések projekt{0}}jóváhagyott vákuum-megszakítókkal, áram- és feszültségtranszformátorokkal, védelmi relékkel, mérőórákkal, túlfeszültség-levezetőkkel, földelőkapcsolókkal és segédeszközökkel tervezhetők. Az alkatrészmárkákat, arányokat, pontossági osztályokat, terheléseket, CT magmennyiségeket, reléfunkciókat, vezérlőfeszültséget és kommunikációs protokollt a megkeresésben fel kell tüntetni, vagy a műszaki pontosítás során egyeztetni kell. Az egyenértékű cserék csak az ügyfél jóváhagyásával történnek.

Működési feltételek és regionális mérnökg

Normál beltéri szolgáltatás

A webhely szabványos alapértéke a környezeti hőmérséklet –15 fok és +40 fok közötti, és a telepítési magasság nem haladja meg az 1000 métert. A felállítási helyiségnek alkalmasnak kell lennie beltéri elektromos berendezések elhelyezésére, és védve kell lennie a rendellenes páralecsapódástól, korrozív gázoktól, túlzott portól, vibrációtól és egyéb, az elfogadott projektspecifikációkon kívül eső körülményektől.

Oroszország, a FÁK és tágabb Eurázsia

Hideg-klímával és helyi-közművel kapcsolatos projekteknél adja meg a minimális kül- és beltéri üzemi hőmérsékletet, a fűtési és szellőztetési filozófiát, a tengerszint feletti magasságot, a szeizmikus szintet, a szennyezettségi viszonyokat, az épület hőmérsékletének szabályozását, a szükséges dokumentumok nyelvét és a vonatkozó szabványokat vagy megfelelőségi dokumentumokat. A –15 fok alatti szolgáltatás nem része a szabványos webhely-minősítésnek, és műszaki értékelést, és ahol lehetséges, speciális tervezést igényel. Bármilyen EAC-, GOST- vagy helyi-szabályozási szállítmányt meg kell erősíteni az adott projekthez az árajánlat benyújtása előtt.

Afrika és a Közel-Kelet

Nagy-környezeti, poros, tengerparti vagy nagy-magasságú helyeken biztosítsa a maximális beltéri hőmérsékletet, tengerszint feletti magasságot, páratartalmat, por- és sószennyezési-viszonyokat, hűtési elrendezést és a szükséges burkolatvédelmet. A +40 fok vagy 1000 méter feletti körülmények hővizsgálatot, leértékelést, szigetelési felülvizsgálatot vagy speciális tervezést igényelhetnek.

Szabványok, tesztelés és dokumentáció

A kínált kapcsolóberendezéseket a projekt specifikációi és a vonatkozó IEC, GB vagy más elfogadott szabványok alapján felülvizsgálják. A pontos szabványt, kiadást és megfelelőségi{1}}dokumentumot a kereskedelmi és műszaki ajánlat erősíti meg; pusztán a modellnévből nem szabad rájuk következtetni.

A 40,5 kV-os, 2000 A-es és 31,5 kA-es kapcsolóberendezés-konfigurációhoz egy harmadik fél által készített-típus-teszt dokumentációja is elérhető. A vonatkozó jelentés hatókörét a műszaki felülvizsgálat során erősítjük meg. A rutinellenőrzés és a rendelési-szakasz-tesztelés követelményei megegyezés szerint a felajánlott készletre vonatkoznak, és a projektdokumentáció tartalmazhat jóváhagyott rajzokat, másodlagos kapcsolási rajzokat, kézikönyveket és vizsgálati jegyzőkönyveket a szerződésben meghatározottak szerint.

Méretek, telepítés és interfészek

A szekrény szélessége, mélysége és magassága a panel funkciójától, a gyűjtősín elrendezésétől, a megszakító kiválasztásától, a kábelvégződésektől, a CT/VT elrendezéstől és a belső hézagoktól függően változik. A Fengyuan Power kiad egy projekt-specifikus általános elrendezési rajzot, amely bemutatja a felállást, az alapozási nyílásokat, a kábel-bejárati zónákat, a szállítási szakaszokat, a karbantartási távolságokat és az interfészpontokat. Ne véglegesítse a kapcsolótermet vagy a civil alapítványt általános katalógus dimenzióból.

Alkalmazások

·Közmű- és ipari alállomások

·Erőművek és megújuló{0}}energiagyűjtő alállomások

·Bányászat, fémipar, cementipar, olaj- és gázipar, valamint feldolgozóipar

·Infrastruktúra, víz és nagy kereskedelmi vagy intézményi villamosenergia-rendszerek

·33 kV és 35 kV elosztási projektek, amelyek 40,5 kV-os -osztályú beltéri berendezést igényelnek

Miért Fengyuan Power

A 2010-ben alapított Fengyuan Power áramelosztó berendezéseket gyárt a kínai Henanban, és nemzetközi projekteket támogat alkalmazástervezéssel és rendelési dokumentációval. A KYN61-40.5 projektek esetében a csapat áttekintheti az egyvonalas-diagramot, panelenkénti-paneljavaslatot készíthet, és jóváhagyásra koordinálhatja az általános elrendezést és a másodlagos rajzokat. A vállalatirányítási-rendszertanúsítványok és a gyártási hitelesítő adatok külön állnak rendelkezésre; a termékmegfelelőség és a teszt{9}}dokumentum alkalmazhatósága konfigurációtól{10}} és szerződésfüggő marad.

Fedezze fel a kapcsolódó berendezéseket:magas{0}}feszültségű kapcsolóberendezésésbeltéri vákuum megszakítók. A végső komponens kompatibilitást a műszaki ajánlat megerősíti.

GYIK

1. Mi az a KYN61-40.5 kapcsolóberendezés?

A KYN61-40.5 egy beltéri, lég-szigetelt, kihúzható fémburkolatú kapcsolóberendezés-platform, 40,5 kV névleges feszültséggel. Alállomások és ipari hálózatok áramának fogadására, elosztására, vezérlésére és védelmére használják.

2. Miért használnak 40,5 kV-os kapcsolóberendezést egy 35 kV-os rendszerben?

A 35 kV-os hálózatot általában a 40,5 kV-os névleges -feszültségosztályba tartozó berendezésekkel párosítják, így a berendezés szigetelési szintje lefedi a rendszer legmagasabb feszültség- és szigetelési -koordinációs követelményeit. A végső kiválasztás a vonatkozó segédprogram- és projektszabványt követi.

3. A KYN61-40.5 használható 33kV-os rendszerben?

Igen, kiválasztható egy 33 kV-os projekthez, ha a rendszertanulmány, a szigetelés koordinálása és az ügyfél specifikációja 40,5 kV-os -osztályú berendezést ír elő. Küldje el megerősítésre az SLD-t és a rendszerparamétereket.

4. Milyen névleges áram- és-zárlati szintek állnak rendelkezésre?

A webhely jelenlegi alapértéke legfeljebb 2000 A, a névleges rövidzárlati-megszakító árammal legfeljebb 31,5 kA, a rövid-idejű ellenállási áram pedig 31,5 kA 4 másodpercig. A végső besorolást minden panelre és gyűjtősínre vonatkozóan megerősítik.

5. Milyen típusú panelek szállíthatók?

A tipikus funkciók közé tartozik a bejövő, a kimenő vezeték, a transzformátor-adagoló, a buszcsatoló vagy a buszszakasz, a PT/mérés és a projekt{0}}specifikus segédpanelek. A végleges felállás a jóváhagyott SLD és a panel ütemezése alapján készült.

6. Alkalmas-e a szabványos kialakítás -15 fok alatt?

A webhely szabványos szolgáltatási tartománya –15 foktól +40 fokig terjed. Az alacsonyabb-hőmérsékletű szolgáltatás megköveteli a telepítési helyiség, a fűtőberendezések, az anyagok, a mechanizmusok, a segédeszközök és a szükséges helyi szabványok műszaki értékelését. A speciális tervezést csak a projekt ajánlatban erősítik meg.

7. A kapcsolóberendezés szállítható-e Oroszország vagy FÁK projektekhez?

A Fengyuan Power képes értékelni Oroszország, FÁK és szélesebb eurázsiai projektkövetelményeket. A lekérdezésnek meg kell határoznia az alkalmazandó szabványokat, a helyi műszaki előírásokat, a megfelelőségi-dokumentumokkal kapcsolatos elvárásokat, valamint a nyelvi, éghajlati, szeizmikus és közműkövetelményeket. Az EAC- vagy GOST-kapcsolódó hatókör projektenként megerősített, és a modellnév nem utal rá.

8. A szekrény méretei rögzítettek?

Nem. A méretek a panel funkciójától, a megszakítótól, a gyűjtősíntől, a CT/VT elrendezéstől, a kábelbevezetéstől és a projekthézagoktól függően változnak. Használja a jóváhagyott projekt általános elrendezési rajzát a polgári és kapcsolóhelyiségek tervezéséhez.

9. Milyen vizsgálati dokumentáció áll rendelkezésre?

Egy adott 40,5 kV-os, 2000 A-es és 31,5 kA-es konfigurációhoz egy harmadik fél által készített-típus-teszt dokumentációja érhető el. Alkalmazhatóságát, valamint a rendelés rutinszerű-teszt- és ellenőrzési dokumentációját a műszaki tisztázás során felülvizsgáljuk.

10. Milyen információk szükségesek az árajánlathoz?

Adja meg az egyvonalas-diagramot, a panelek mennyiségét és funkcióit, a névleges feszültséget, frekvenciát, névleges áramerősséget,{1}}zárlati szintet és időtartamot, a CT/VT adatokat, a védelmi követelményeket, a segédfeszültséget, a helyszíni feltételeket, a szabványokat, a célországot és a szállítási követelményeket.
