GCK/MNS kapcsolótábla 304V elektromos szekrény

GCK/MNS kapcsolótábla 304V elektromos szekrény

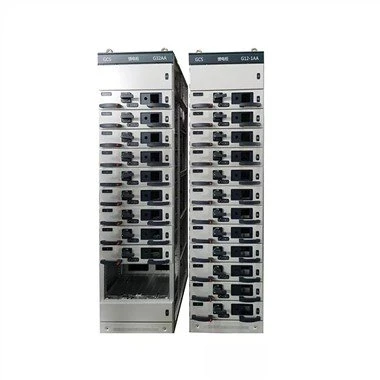

A GCS/MNS/GCK kisfeszültségű kihúzható kapcsolóberendezést (a továbbiakban: készülék) szabványos modullal gyártják a Svájci ABB Company MNS sorozatú kisfeszültségű kapcsolószekrényei alapján, és szintetikusan továbbfejlesztik. A készülék 50 Hz váltóáramú, 660 V és az alatti névleges üzemi feszültségű rendszerhez használható, különféle áramtermelő, -átviteli, -elosztó, -átviteli és -fogyasztási eszközök vezérlőeszközeként használható. Széles körben használják különféle bányászati vállalkozások alacsony feszültségű elosztórendszereiben, magas épületekben és szállodákban, önkormányzati építkezésekben stb. Az általános földhasználaton kívül speciális ártalmatlanítást követően tengeri benzinfúrókhoz, platformokhoz és atomerőművekhez is használható. Az eszköz megfelel az IEC439-1 nemzetközi szabványnak és a GB7251.1 nemzeti szabványnak.

A szálláslekérdezés elküldése

Leírás

A GCS/MNS/GCK kisfeszültségű kihúzó kapcsolóberendezés áramelosztó központ (PC) szekrényből és motorvezérlő központból (MCC) áll, amely alkalmas erőművi, alállomási, ipari és bányászati használatra. AC 50/60 Hz-es váltóáramként a maximális az üzemi feszültség 690V, a maximális üzemi áram pedig 3150A. az energiafelhasználókat, például a vállalkozásokat áramelosztásra és motorvezérlésre használják, a termék megfelel az iec439 szabványnak és a GB7251 alacsony feszültségű szekrénynek, kapcsolóberendezésnek és vezérlőberendezésnek, nemzeti szabványnak, nagy megszakítóképességgel, jó dinamikus és termikus stabilitással, fejlett szerkezetű ésszerű szerkezettel, praktikus elektromossággal séma, sorozat és egyetemesség. Mindenféle gazdag és gazdag Inline egység, a szekrénytest több megtérülést, földterület megtakarítást, gyönyörű megjelenést, magas zöld védelmet, biztonságos függönyt, kényelmes karbantartást és egyéb előnyöket tartalmaz.

Jellemzők

1. Kompakt kialakítás: Több funkcióegységet tartalmazhat kevesebb hely mellett.

2. Erős sokoldalúság a szerkezethez, rugalmas összeszerelés. A 25 mm-es modulusú C típusú rúdszelvény megfelel a különféle szerkezeti és típusú, védelmi fokozatok és működési környezet követelményeinek.

3. Fogadjon el szabványos modultervet, kombinálható védelmi, működési, átviteli, vezérlési, szabályozási, mérési, jelzési stb. ilyen szabványos egységekkel. A felhasználó tetszés szerint választhat összeszerelést igény szerint. A szekrényszerkezet és a fiókos egység több mint 200 elemből alakítható ki.

4. Finom biztonság: Fogadjon el nagy szilárdságú lánggátló típusú műszaki műanyag csomagot nagy mennyiségben, hogy hatékonyan fokozza a védelmi biztonsági teljesítményt.

5. Magas műszaki teljesítmény: A főbb paraméterek itthon elérik a haladó szintet.

A készülék alapszekrénye kombinált szerelőszerkezet. A szekrény alapvető szerkezeti részei horganyzottak, önmetsző rögzítőcsavarral vagy 8,8-as fokozatú négyszögletes sarokcsavarral az alaptartóba vannak rögzítve. A projekt változási igényének megfelelően adjon hozzá megfelelő kaput, zárótáblát, terelőlemezt, beépítési támaszt és a gyűjtősín alkatrészeit, funkcióegységeket, hogy összeállítsa a teljes készülékkészletet. Végezze el a modulust a belső alkatrész és a rekesz méretéhez (Modulus egység e=25mm).

Környezeti feltételek

Megfelelő magasság: 1000 m ~ 4000 m
Megfelelő hőmérséklet: -40 fok ~ plusz 45 fok
Relatív páratartalom: napi átlag 95 százalék vagy annál kevesebb, havi átlag 90 százalék vagy kevesebb
A földrengés okozta károk fokozata: kisebb vagy egyenlő, mint a 8. szint

Műszaki adatok

Nem.	Tétel	Mértékegység	Adat
1	Névleges feszültség	V	400,690
2	Névleges szigetelési feszültség	V	660,1000
3	Névleges áram	A	400~6300
4	Fióktartozékok névleges árama	A	250,400,630
5	Névleges rövidzárlati áram	KA	20~120
6	Szigetelés: Hálózati frekvenciaálló feszültség	V	Fő áramkör: 2500; Segédkör 2000
7	Védelmi osztály		IP4X
8	Működési mechanizmus		kézi mechanizmus; Elektromos mechanizmus
9	Működési tápegység	V	DC: 110 220; AC: 110 220
10	Teljes méret (szélességmélységmagasság)	mm	600(800,1000)x800(1000)x2200
11	Súly	KG	300~1000

GCK (21)

GCK (23)

GCK (24)

GCK (25)

GCK (26)

GCK

GYÁR

BIZONYÍTVÁNY

CQC

KIÁLLÍTÁS

CÉG ÁTTEKINTÉS

CSOMAGOLÁS ÉS SZÁLLÍTÁS

baozhuang_

GYIK

Q5 : Elérhető az OEM/ODM?

V: Igen, az! Termékeink testreszabhatók. Tervezői és mérnöki csapataink vannak, testreszabhatjuk a termékeket az ügyfelek rajza vagy követelményei szerint.

Q6 : Ön gyártó vagy kereskedelmi vállalat?
V: Gyári vagyunk, 100 százalékban professzionális gyártóként, 20 éves gyártói tapasztalattal, termékeket gyárthatunk az ügyfelek igényei szerint, és 100 százalékosan ellenőrizhetjük a termékek minőségét.

Q7 : Az ár alkuképes?

A: Igen, az ár alkuképes. Mennyiség vagy csomag szerint változtatható

Q8 :Mit szólnál az ellenőrzéshez?

V: A teljes ellenőrző rendszerrel rendelkezünk a nyersanyagtól a végtermékekig, beleértve a hőmérséklet-emelkedési tesztet, a sópermetezési teszt vezetéktípus-tesztjét, a mechanikai élettartam-tesztet.

Q9 :Mik a fizetési feltételek?

A: T.T, Paypal, Western Union,Alibaba kereskedelmi garanciaés az L/C az elfogadható. 30 százalék T/T előre,70 százalékegyenleg szállítás előtt.
