33KV gyűrűs főegység RMU kapcsolóberendezés
33KV gyűrűs főegység RMU kapcsolóberendezés bővíthető, alkalmas középfeszültségű szekunder elosztó hálózatra, 10 különböző típusú konfigurációval, 36KV-ig alkalmas kapcsolórendszerekhez. Az rmu kapcsolóberendezések egyik fő előnye, hogy nagyobb biztonságot nyújt a felhasználóknak. A...
Leírás
33KV gyűrűs főegység RMU kapcsolóberendezés bővíthető, alkalmas középfeszültségű szekunder elosztó hálózatra, 10 különböző típusú konfigurációval, 36KV-ig alkalmas kapcsolórendszerekhez.
Az rmu kapcsolóberendezések egyik fő előnye, hogy nagyobb biztonságot nyújt a felhasználóknak. A kapcsolóberendezés a gyűrűhálózatban található. Ha az első-vonali tápegység ki van kapcsolva, a vonali hálózat a két-vonalas tápegységhez csatlakozik, a második-vonali tápegység pedig tápellátásra használható.
A 33KV gyűrűs főegység 4, 5 vagy 6 féle szabványos konfigurációt és egyéb felszerelést tud biztosítani az ügyfél igényei szerint. Minden rmu-kombinációt az IEC62271 szabvány szerint terveztek.
A légszigetelt gyűrűs hálózati szekrény kifejezés a kompakt gázszigetelt gyűrűs hálózati szekrénynek felel meg. A kezdeti időkben a légszigetelt gyűrűs hálózati szekrények VEI vákuum- vagy sűrített levegős terheléskapcsolókat, gáztermelő terheléskapcsolókat és egyéb gyűrűs hálózati szekrényeket használtak. Később az SM6 széleskörű elterjedésével a légszigetelt gyűrűs hálózati szekrények fő áramkörévé vált. A többi léggyűrűs hálózati szekrényhez hasonlóan a terheléskapcsolót SF6 légzsák típusúra cserélték, ami azt jelenti, hogy a terhelés és a földelés három-állású kapcsolója egy epoxigyanta öntött szigetelőburkolatba van beépítve. SF6 ívoltó és szigetelő közegként
Légszigetelt gyűrűs hálózati szekrény - bővíthető SF6 gyűrűs hálózati szekrény, szabadon kombinálható, kis méretű, biztonságos és megbízható, karbantartást nem igényel.
Az SF6 gázt szigetelő és ívoltó közegként használják, és az állandó mágneses mező ívforgása biztosítja az erős ívoltó képességet, a jó törési teljesítményt, az alacsony túlfeszültséget, a hosszú elektromos élettartamot és a karbantartást nem igénylő ívoltó kamrát.
A terheléskapcsoló - biztosítékkombinációjú elektromos készülék háromállású funkcióval, tökéletes tömítéssel, megbízható működési mechanizmussal és reteszeléssel rendelkezik.
A földelő kapcsoló rövidre{0}}zárási funkcióval rendelkezik.
A szekrénytestet alumínium bevonatú horganylap sajtolásával és hajlításával alakítják ki, amely erős és megbízható.
Az intézmény által végzett 96 órás sópermet teszt.
A főgyűjtősín szigetelt gyűjtősínét fém válaszfalakkal kell elválasztani a szekrények között, és nem generálhat örvényáramot. A gyűjtősín mindkét végét szigetelő tömítéssel kell tömíteni.
Intézkedéseket kell tenni az elektromos térkoncentráció és a részleges kisülés megakadályozására a főbusz csomópontjában.
A biztosítékok besorolási burkolata biztosítja a kapcsolószekrény szigetelési teljesítményét, elektromos térkoncentráció és részleges kisülés nélkül.
A gyűrűs hálózati szekrény a következő intervallumokat tartalmazza: kapcsolási intervallum, busz intervallum, kábel intervallum, mechanizmus intervallum és vezérlő védelmi intervallum
1) Töltéskapcsoló
A terheléskapcsolók bizonyos be{0}}tehermegszakító képességgel rendelkeznek, ami azt jelenti, hogy feszültség alá helyezhetők, hogy kis terhelés esetén is kinyíljanak és zárjanak, de nem működtethetők gyakran. Általában a terheléskapcsolók biztosítékokkal vannak felszerelve, és erősebb ívoltó képességgel rendelkeznek, mint a leválasztó kapcsolók.
2) Leválasztó kapcsoló
Amikor a megszakító leválasztja az áramkört, a leválasztó kapcsoló leválasztása lehetővé teszi a feszültség alatt álló és a holt részek egyértelmű szétválasztását, amely segédkapcsolóként szolgál.
A megszakítók érintkezési helyzetének intuitív külső jelzőinek hiánya miatt, és bizonyos esetekben nem garantálható, hogy jelzése összhangban van az érintkező helyzetével, leválasztó kapcsolók használata szükséges a feszültség alatt álló és a nem feszültség alatt lévő részek egyértelmű elkülönítésére.
Ezenkívül a leválasztó kapcsolónak van egy bizonyos természetes ívoltó képessége, amelyet általában alacsony áramerősségű berendezések, például feszültségtranszformátorok és villámhárítók be- és leválasztására, valamint egy megszakító és több eszköz közötti kapcsolatra használnak, rugalmasabbá és kényelmesebbé téve a megszakító átkapcsolását a leválasztó kapcsolón keresztül.
3) Megszakító
Kapcsolóeszköz, amely normál áramköri körülmények között képes zárni, továbbítani és leválasztani az áramot, valamint abnormális áramköri körülmények között meghatározott időn belül képes zárni, továbbítani és leválasztani az áramot.
4) Földelő kapcsoló
Főleg berendezések karbantartására használják, a karbantartási folyamat során bekövetkező hirtelen áramkimaradások elkerülése érdekében a karbantartó berendezés mindkét végét földelni kell.
A nagyfeszültségű{0}}elosztó szekrény földelőkapcsolója általában a kimeneti terhelés oldalon van földelve. A nagyfeszültségű-elosztó szekrény terhelési oldalának javításakor (pl. csavarok meghúzása, kábelek szétszerelése stb.) egyidejűleg le kell választani a kapcsolót és le kell zárni az elosztószekrény földelő kapcsolóját. Ez megakadályozhatja, hogy a hirtelen áramhívások áramütéses baleseteket okozzanak, és lemerítheti a maradék töltést is, ami előnyös a karbantartás biztonsága szempontjából.
A 33KV RMU kapcsolóberendezés jellemzői:
A Ring{0}}KV gyűrűs főegységet (rmu) kompakt kapcsolóberendezésként tervezték. A teljesen lezárt tartály sf6 gázzal van feltöltve. Minden élő alkatrészt tartalmaz. Egy tartályban akár 6 modul is elfér. Ez a fejlett kialakítás biztosítja a kapcsolószekrény stabilitását és a kezelő biztonságát.
A Ring6 RMU kapcsolóberendezés kétféleképpen védi a transzformátort: a terheléskapcsoló biztosítékvédő kombinációját és a relévédelemmel ellátott megszakítót. A terheléskapcsoló biztosítékvédő kombinált eszköz 1600 kVA és az alatti transzformátorokhoz használható.
A relévédelemmel ellátott megszakítók különféle kapacitású transzformátorok védelmére szolgálnak. Az ügyfelek igényei szerint a Ring6 beépített távirányítóval és felügyeleti egységgel is felszerelhető.
Ezen túlmenően, ha az egyik egység RMU-ja megsérül, más egységek is csatlakoztathatók ugyanahhoz a funkcióhoz. Bár a fő tápegység egy-áramkörű tápegység, hasonló az egyes elosztási ágak kétirányú tápegységéhez, így ez a funkció javíthatja a tápegység megbízhatóságát.
A kiszállítás előtt minden egységen rutin teszteket végeznek, és a beszerelést teljes mértékben a kapcsolási rajznak megfelelően végzik.
A gyűrű fő egysége bejövő és kimenő vezetékekből áll. Általában a bejövő vezetéket vákuum-megszakító modulnak tervezik, a kimenő vezetéket pedig a transzformátorhoz csatlakoztatják.
1. A teljesen összeszerelt szerkezetnek köszönhetően könnyű és gyönyörű, és bármilyen kombinációban felszerelhető, megkönnyítve a korlátlan bővítést és bővítést.
2. Felszerelhető FN12-12 típusú sűrített levegős terheléskapcsolóval és kombinált készülékkel, valamint FZN25-12 típusú vákuumterheléskapcsolóval és kombinált készülékkel. Kis méret, karbantartást nem igénylő, háromfázisú összekötő szerkezet, nyilvánvaló szigetelési törésekkel.
3. A terheléskapcsolók és kombinált készülékek beépítési módja rugalmas, bal és jobb oldalra, elöl és hátul is felszerelhető (FZN25 nem lehet fejjel lefelé).
4. Kézzel és elektromosan is működtethető, távirányító funkcióval is rendelkezhet.
5. Nincs teljes és megbízható mechanikus összekötő és reteszelő berendezés, amely teljes mértékben megvalósítaná az "öt megelőzés" funkciót.
Amikor a terheléskapcsoló zárva van, a földelő kapcsolót nem lehet bezárni, és az első ajtót nem lehet kinyitni;
5.2. A terheléskapcsoló kinyitásakor a földelőkapcsoló zárható. Ha a földelő kapcsoló zárva van, az első ajtó kinyitható;
5.3. Amikor a földelő kapcsoló zárva van, a terheléskapcsolót nem lehet bezárni, és az elülső ajtó paneljét kinyitni;
5.4. A földelő kapcsoló kinyitásakor a terheléskapcsoló nyitható és zárható, és az elülső ajtó panel nem nyitható;
5.5. Amikor a kábel belép, az elektromágneses zár vezérli az elülső ajtó panelt, hogy megakadályozza annak kinyílását, függetlenül attól, hogy a terheléskapcsoló zárt vagy nyitott helyzetben van, amikor a bejövő vezeték feszültség alatt van. (Vésznyitás kulccsal).
6. A terheléskapcsoló csatlakoztatott védőszigetelő szelepet vagy átlátszó szigetelőfedelet alkalmaz a feszültség alatt álló érintkezők árnyékolására.
7. Pozitív működés és karbantartás elfogadása, megbízható fali szerelés.
8. A bejárati ajtó megfigyelő ablakkal van felszerelve, amely egyértelműen megfigyelheti a szekrényen belüli alkatrészek működési állapotát.
TERMÉKFOTÓ
Működő állapot
2. A levegő relatív páratartalma: a napi átlag legfeljebb 95%, a havi átlag nem haladja meg a 90%-ot;
3. Magasság 1500 méter vagy annál kisebb (normál felfújási nyomás mellett);
4. A szeizmikus intenzitás nem haladja meg a 8-at;
5. Tűz, robbanás, súlyos szennyezés, vegyi korrózió és erős vibráció nélküli helyek.
Különleges feltételek
A gyártónak és a végfelhasználónak meg kell állapodnia a normál üzemi feltételektől eltérő speciális üzemeltetési feltételekben.
Ha különösen zord működési környezetről van szó, konzultálni kell a gyártóval és a szállítóval.
Ha az elektromos berendezést 1500 méteres tengerszint feletti magasságra telepítik, akkor azt úgy kell megadni, hogy a nyomást a gyártás során be lehessen állítani. Ennek a nyomásnak a beállításakor magának a kapcsolóberendezésnek nincs jelentős hatása.
Paraméterek
CÉG BEVEZETÉS
Fengyuanról
A Fengyuan a nagyfeszültségű kisfeszültségű áramelosztó berendezések és kapcsolóberendezések professzionális gyártója és exportőre, elsősorban nagyfeszültségű, kisfeszültségű áramelosztó berendezéseket, kapcsolóberendezéseket, RMU-kat, előregyártott alállomásokat, transzformátorokat és egyéb elektromos tartozékokat fejlesztünk és gyártunk.

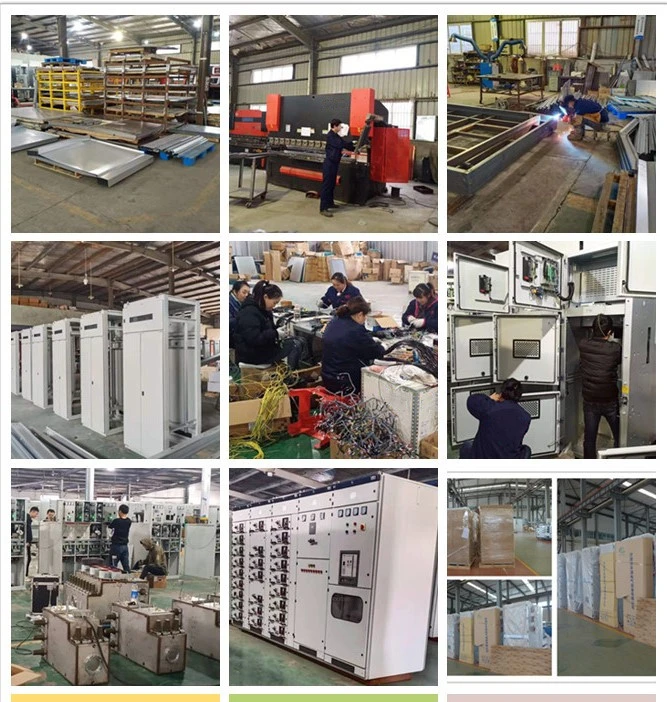

GYÁRTÁSI SOR ÉS MŰHELY
KIÁLLÍTÁS
Tippek árajánlathoz és rendelés leadásához:
Az ügyfélnek a következő tételeket kell megadnia:
♠ Elsődleges áramköri séma és egyvonalas rendszerdiagram
♠ Másodlagos kapcsolási rajz, a vezetékeket a gyári szabvány szerint kell csatlakoztatni, ha az ügyfélnek nincs igénye;
♠ A kapcsolóberendezés elrendezési rajza, az elektromos alállomás felülnézete.
♠ Az egyes áramkörök elektromos elemeinek részletes specifikációja és paraméterei;
♠ A kapcsolóberendezések felületének színe;
♠ Egyéb követelmények.
Kereskedelmi feltételek:
1. Fizetés: 1) 30% előleg, 70% egyenleg a B/L másolatával szemben
2. Rakodási kikötő: Qingdao kikötő vagy Lianyungang kikötő
3.Kedvezmények: a rendelési mennyiségek alapján kínáljuk
4. Szállítási idő: 10-30 nap a rendelési mennyiségtől függően
5.Csomagolás: fadoboz és fa raklap, csutomizálható
GYIK
Q5: Elérhető az OEM/ODM?
V: Igen, az! Termékeink testreszabhatók. Tervezői és mérnöki csapataink vannak, testreszabhatjuk a termékeket az ügyfelek rajza vagy követelményei szerint.
Q6: Ön gyártó vagy kereskedelmi vállalat?
V: Gyári vagyunk, 100% -ban professzionális gyártóként, 20 éves gyártói tapasztalattal, termékeket gyárthatunk az ügyfelek igényei szerint, és 100% -ban ellenőrizhetjük a termékek minőségét is.
7. kérdés: Alkudható az ár?
V: Igen, az ár alkuképes. Mennyiség vagy csomag szerint változtatható
Q8: Mi a helyzet az ellenőrzéssel?
V: A teljes ellenőrző rendszerrel rendelkezünk a nyersanyagtól a végtermékekig, beleértve a hőmérséklet-emelkedési tesztet, a sópermetezési teszt vezeték típusát, a mechanikai élettartam tesztet.
Szolgáltatásaink
1. OEM gyártási üdvözlet: Termék, csomag...
2. Rendelési minta
3. 24 órán belül válaszolunk kérdésére.
4. elküldés után kétnaponta egyszer nyomon követjük a termékeket, amíg meg nem kapja a termékeket.
Amikor megkapta az árut, tesztelje le, és adjon visszajelzést. Ha bármilyen kérdése van a problémával kapcsolatban, lépjen kapcsolatba velünk, mi felajánljuk a megoldási módot.
