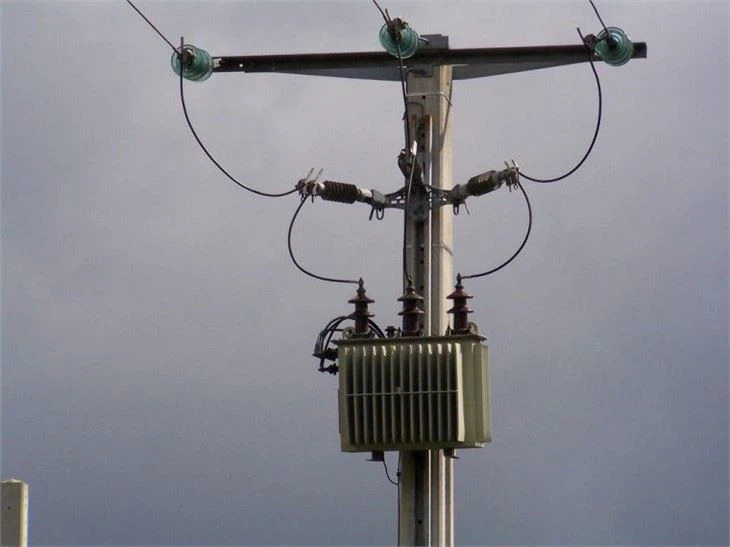

11KV H59 típusú transzformátor

Háromfázisú közép-/kisfeszültségű elosztó transzformátor közép- és kisfeszültségű tekercsekkel, tekercses rézteljesítményben P=160KVA- Megfelelőség: NFC 52 100 - 52 112 és 52 113 szabvány vagy azzal egyenértékű anyag- Természetes hűtés: ONAN- MV feszültség beállítása: kikapcsolással plusz /- 5 százalék öt (5) pozícióban- Típus: H oszlopon61- Névleges teljesítmény: 160KVA- Elsődleges névleges feszültség: 20,000V ± 5 százalék - Másodlagos feszültség: 410 V tehermentesség a fázisok között / 240 V a fázis és a nulla között - Frekvencia: 50 Hz - Rövidzárlati feszültség: 4 százalék - Terheletlenségi veszteség legfeljebb 300 W - Terhelési veszteség legfeljebb 2000 W - Csatlakozás: Dyn11 kimeneti semleges- MV és LV keresztezésekkel: porcelán

A szálláslekérdezés elküldése

Leírás

H59

H59 OIL TRANSFORMER

oil immersed transformer

oil immersed

oil-immersed power-transformer

(5)

Fő műszaki paraméterek a S9-M/S10-M/S11- M sorozatú, háromfázisú, teljesen tömített, nem gerjesztőcsapos elosztó transzformátor
Névleges Erő (kva)	Magas Feszültség (kv)	HVTap hatótávolság	Alacsony Feszültség (kv)	Kapcsolat szimbólum	Rövid Áramkör Fenyegető közelség ( százalék )	Ürességi veszteség (W)			Terhelési veszteség (W)			Nincs terhelés jelenlegi ( százalék )
Névleges Erő (kva)	Magas Feszültség (kv)	HVTap hatótávolság	Alacsony Feszültség (kv)	Kapcsolat szimbólum	Rövid Áramkör Fenyegető közelség ( százalék )	S9	S10	S11	S9	S10	S11	Nincs terhelés jelenlegi ( százalék )
30	22	±5 százalék ±2x2,5 százalék	0.4	Dyn11 Yyn0	4	130	110	100	600	600	600	2.1
50						170	150	130	870	870	870	2
63						200	180	150	1040	1040	1040	1.9
80						250	200	180	1250	1250	1250	1.8
100						290	230	200	1500	1500	1500	1.6
125						340	270	240	1800	1800	1800	1.5
160						400	310	280	2200	2200	2200	1.4
200						480	380	340	2600	2600	2600	1.2
250						560	460	400	3050	3050	3050	1.2
315						670	540	480	3650	3650	3650	1.1
400						800	650	570	4300	4300	4300	1
500						960	780	680	5150	5150	5150	1
630					4.5	1200	920	810	6200	6200	6200	0.9
800						1400	1120	980	7500	7500	7500	0.8
1000						1700	1320	1150	10300	10300	10300	0.7
1250						1950	1560	1360	12000	12000	12000	0.6
1600						2400	1880	1640	14500	14500	14500	0.6
2000					5	2830	2270	1940	17140	17140	17140	0.6
2500					5	3350	2690	2300	20260	20260	20260	0.5
