KYN28 kapcsolótábla-védett teljesítménykapcsoló

KYN28 kapcsolótábla Védett teljesítménykapcsoló készülék

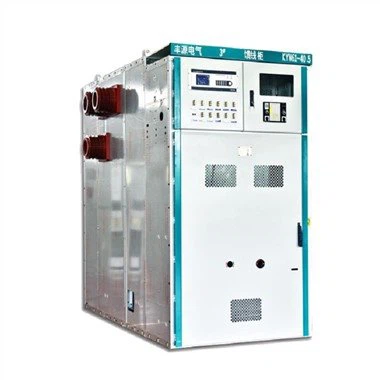

KYN sorozatú fémbevonatú, levehető zárt kapcsolószekrény (röviden kapcsolószekrény). Áramvételre használható

és elosztás a 3.6-12Kv háromfázisú váltakozó áramú 50 Hz-es egysínes és egysín-elosztó rendszerben. Funkciói vannak

az áramkör vezérlése, védelme és felügyelete.



Szolgáltatási feltételek

◎ Környezeti levegő hőmérséklet: -15 fok ~ plusz 40 fok ;



◎ Relatív páratartalom: napi átlag 95%, a vízgőznyomás napi átlaga < 2,2 kPa;

◎ Havi átlag «90 százalék, és havi vízgőznyomás < 1,8 kPa;

© Magasság: ^1000 m;

◎ Szeizmikus intenzitás: nem haladja meg az Ms8-at.

◎ A környezeti levegőnek mentesnek kell lennie a korrozív vagy gyúlékony gázoktól vagy gőzöktől;

◎ Nincs nyilvánvaló vibráció;



Jellemzők

1: SZIGORÚ védelmi lépés a személyes biztonság érdekében



2: A kábeltérbe akár 9 egyeres kábel is beépíthető



3: A kézikocsihoz működési és tesztelési pozíciókat hoznak létre, és mindkét pozíciót biztonságos és megbízható pozicionáló eszközzel és kijelzővel látják el



4: A burkolat teljesen alumíniumozott és horganyzott acéllemezből van összeszerelve, amelyeket szerszámgéppel megmunkálnak és hajlítanak, majd csavaroznak.



5: Nagy mechanikai szilárdságú, és tisztasága és szépsége biztosított.



6: A kapcsolótábla ajtaja műanyaggal van szórva, erős ütésállósággal és korrózióvédelemmel is rendelkezik.



7: A primer kapcsoló felszerelhető VD4 vákuummegszakítóval és C3 sorozatú fix típusú terheléskapcsolóval az ABB-től, valamint különböző hazai vákuum-megszakítók (például VS1, VH1, VK, ZN28) is felszerelhetők ugyanazon külföldiek helyett. Termékek.



8: A bejárati ajtó egy megfigyelő ablakkal van felszerelve, amely lehetővé teszi a helyiségben lévő alkatrészek működési állapotának ellenőrzését



Főbb műszaki paraméterek
Névleges feszültség	.....................................	kV	3.6,7.2,12
Névleges frekvencia	.....................................	Hz	50
A megszakító névleges árama	.....................................	A	630/4000
A kapcsolóberendezés névleges árama	.....................................	A	630/4000
Névleges rövid idejű ellenállási áram (4S)	.....................................	kA	20,25,31.5,40
Névleges csúcs ellenállási áram (csúcs)	.....................................	kA	50,63,80,100
Névleges rövidzárlati megszakítóáram	.....................................	kA	20,25,31.5,40
Névleges szigetelési szint 1 perc teljesítményfrekvencia feszültségálló	Pólustól pólusig, oszloptól földig	kV	24,32,42
	A nyitott kapcsolatok között	kV	24,32,48
Villámimpulzus-ellenállási feszültség (csúcs)	Pólustól pólusig, oszloptól földig	kV	40,60,75
	A nyitott kapcsolatok között	kV	46,70,85
A héj IP4X, és IP2X, amikor a rekeszajtó és a megszakító kamra ajtaja nyitva van



A belső alkatrészek közé tartozik: gyűjtősín (sín), megszakító, hagyományos relé, átfogó relévédő berendezés, mérőműszer, leválasztó kapcsoló, jelzőlámpa, földelő kapcsoló stb.

1. Bejövő szekrény

Fogadószekrényként is ismert, egy olyan eszköz, amely elektromos energiát fogad az elektromos hálózatról (a bejövő vezetéktől a gyűjtősínig), rendszerint megszakítókkal, CT-vel, PT-vel, szigetelőkésekkel és egyéb alkatrészekkel van felszerelve.

2. Kimenő szekrény

Feeder szekrényként vagy elosztó szekrényként is ismert, ez az elektromos energia elosztására szolgáló eszköz (a gyűjtősíntől a különböző kimenő vezetékekig), általában megszakítókkal, CT, PT, leválasztó késekkel és egyéb alkatrészekkel.

3. Busz csatlakozás

Gyújtósín-megszakító szekrényként is ismert, ez egy olyan eszköz, amely a gyűjtősín két szakaszának összekapcsolására szolgál (síntől a gyűjtősínig). Az egysínes szegmentált és kettős gyűjtősínes rendszerekben gyakran alkalmazzák a gyűjtősín-csatlakozást a különböző üzemmódok kiválasztására vonatkozó felhasználói igények kielégítésére, vagy hiba esetén a terhelés szelektív levágására.

4. PT szekrény

A feszültségtranszformátor szekrényt általában közvetlenül a gyűjtősínre szerelik fel a gyűjtősín feszültségének érzékelésére és a védelmi funkciók elérésére. Belül főként PT feszültségtranszformátorok, leválasztó kések, biztosítékok és villámhárítók vannak beépítve.

5. Elszigetelő szekrény

A két végén lévő gyűjtősínek leválasztására, vagy a vevőberendezések áramellátó berendezéstől való leválasztására szolgál. Látható végpontot biztosíthat az üzemeltetők számára a karbantartási és javítási műveletek megkönnyítése érdekében. Tekintettel arra, hogy a leválasztó szekrény nem képes megszakítani vagy terhelési áramot csatlakoztatni, nem lehet tolni vagy húzni a szigetelőszekrény kézikocsiját, amikor a hozzá tartozó megszakító zárva van. Általános alkalmazásokban reteszelést kell felállítani a megszakító segédérintkezője és a leválasztó kézikocsi között, hogy megakadályozzák a kezelők hibás működését.

6. Kondenzátor szekrény

Kompenzációs szekrényként is ismert, az elektromos hálózat teljesítménytényezőjének javítására vagy a meddőteljesítmény kompenzálására szolgál. A fő összetevők védőberendezések, például kondenzátortelepek, kapcsolóvezérlő áramkörök és biztosítékok, amelyek párhuzamosan vannak csatlakoztatva. Általában a bejövő szekrényekkel párhuzamosan telepítve egy vagy több kondenzátorszekrény párhuzamosan működhet. Miután a kondenzátorszekrényt leválasztották az elektromos hálózatról, mivel a kondenzátortelepnek bizonyos időre van szüksége a kisütési folyamat befejezéséhez, nem lehet közvetlenül megérinteni a szekrény belsejében lévő alkatrészeket, különösen a kondenzátortelepet; Áramkimaradás után egy bizonyos időn belül (a kondenzátortelep kapacitásától függően, például 1 perc) nem szabad újrazárni, hogy elkerülje a kondenzátor túlfeszültségi károsodását. Az automatikus vezérlési funkciók végrehajtása során fontos az is, hogy az egyes kondenzátortelepcsoportok kapcsolási frekvenciáját ésszerűen osszuk ki, hogy elkerüljük azokat a helyzeteket, amikor a kondenzátorok egyik csoportja megsérül, míg a többi csoport ritkán kapcsol.

7. Mérőszekrény

Főleg elektromos energia (kilowattóra) mérésére szolgál, és nagyfeszültségre és kisfeszültségre osztható. Általában leválasztó kapcsolókkal, biztosítékokkal, CT-vel, PT-vel, aktív energiamérőkkel (hagyományos műszerekkel vagy digitális mérőkkel), meddőenergia-mérőkkel, relékkel és néhány egyéb másodlagos kiegészítő berendezéssel (például terhelésfigyelőkkel stb.) szerelik fel.

8. GIS szekrény

Zárt kombinált elektromos szekrényként is ismert, ez egy fém burkolatban lévő megszakítók, leválasztó kapcsolók, földelő kapcsolók, CT, PT, villámhárítók, gyűjtősínek stb. zárt kombinációja, majd jó szigeteléssel és ívoltással gázt használ. teljesítmény (általában SF6-hexafluorid), mint a fázisok közötti és a földelés közötti szigetelés. Alkalmas nagyfeszültségű és nagy kapacitású elektromos hálózatokhoz, elosztásra és vezérlésre.

9. Megszakító

Normál üzemi körülmények között a megszakító zárt állapotban van (kivéve speciális alkalmazások), és az áramkör csatlakoztatva van. Automatikus vezérlési vagy védelmi vezérlési műveletek végrehajtásakor a megszakító működtethető az áramkör nyitására vagy zárására az átfogó védelmi eszköz vezérlése alatt. A megszakítók nem csak a normál terhelési áramokat képesek megszakítani, hanem egy bizonyos ideig (a normál üzemi áram többszörösét vagy akár tucatszorosát) is ellenállnak a rövidzárlati áramoknak, valamint megszakíthatják a rövidzárlati áramokat, elvághatják a hibás vezetékeket és berendezéseket. Tehát a megszakító fő funkciója az áramkör megszakítása és csatlakoztatása (beleértve a normál áram megszakítását és csatlakoztatását, a rövidzárlati áram megszakítását).

Az áramkör megszakítása és csatlakoztatása során a megszakító mozgó és álló érintkezői között elkerülhetetlen elektromos ívek kialakulása miatt. Az érintkezők védelme, az érintkezési anyagok elvesztésének csökkentése és az áramkör megbízható megszakítása érdekében intézkedéseket kell tenni az ív mielőbbi eloltására. Az egyik módja az, hogy különböző ívoltóanyagot használnak a megszakító dinamikus és statikus érintkezőinek kitöltésére.

Különböző ívoltóanyagok szerint a megszakítók a következőkre oszthatók: olajmegszakítók (több vagy kevesebb olajjal), kén-hexafluorid (SF6) megszakítók, vákuum-megszakítók, levegős megszakítók stb. és a kisfeszültségű kapcsolóberendezések, amelyekkel a mérnöki munkában gyakran találkozunk, a megszakító. Tekintettel arra, hogy a megszakító dinamikus és statikus érintkezőit általában ívoltóanyaggal töltött tartályba csomagolják, a megszakító nyitási és zárási állapota közvetlenül nem határozható meg. Általában a megszakító segédeszközei (például a nyitási és zárási helyzetjelzők) határozzák meg.

10. Izoláló kés

A leválasztó kapcsolót (más néven leválasztó kapcsolót) elsősorban a nagyfeszültségű áramforrások leválasztására, valamint a vezetékek és berendezések biztonságos karbantartásának biztosítására használják a bekötéshez vagy leválasztáshoz azonosítható nyilvánvaló törés miatt. A leválasztható áram nagyon kicsi (általában csak néhány amper). A dedikált ívoltó készülék hiánya miatt nem használható hibaáram és normál üzemi áram megszakítására, illetve terheléssel nem végezhető törési művelet.



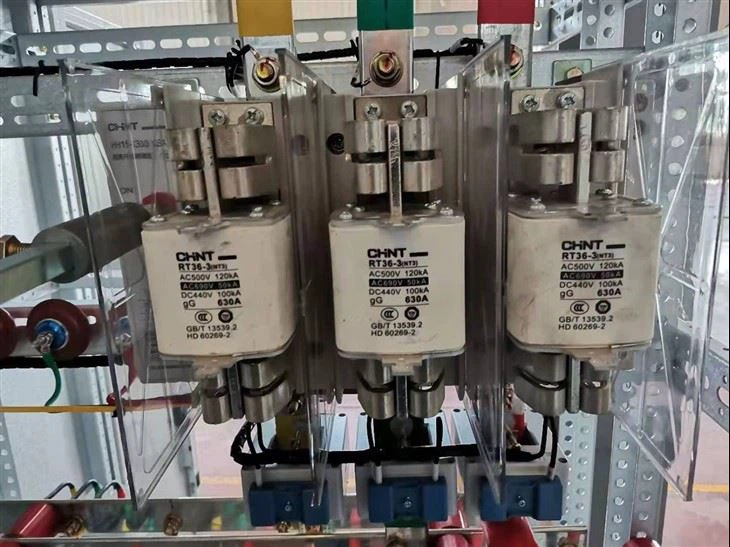

TERMÉKFOTÓ



GYÁRI MŰHELY

CÉG ÁTTEKINTÉS

KIÁLLÍTÁS



CSOMAGOLÁS ÉS SZÁLLÍTÁS

Ez a termék általában testreszabott.
Gyártó vagyunk, és professzionális műszaki részlegünk van, amely az ügyfelek igényei szerint tervez és kínál megoldásokat.
Kérjük, forduljon értékesítési munkatársainkhoz a tervrajzok beszerzéséhez

Íme ügyfeleink példái referenciaként

Üzbegisztán ügyfél

Adatlap
1.{1}}MVS1 fő alállomás
Bejövő kapcsolóberendezés A01 B01 2
Nincs komponens specifikáció egység mennyiségi készítő
1 VCB
HVX12-50-31-F 275 mm
Magasság: 2000 m vagy annál kisebb
Nyitási feszültség DC220V
Zárási feszültség DC220V
Energiatároló feszültség DC220V
1. készlet Kína
2 VT JDZ-10 10KV/√3/0.1KV/√3 3. készlet, Kína
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
3. készlet Kína
4 Nagyfeszültségű biztosíték XRNP1-12 0.5A PC 3 Kína
5 villámhárító HY5WZ-17/50 készlet 3 Kína
6 Intelligens vezérlőpanel WY-9008A Pc 1 China
7 Rövidzárlat és földzárlat jelző EKL-4-1 Pc 1 China
8 Többfunkciós elektromos műszer PD666-3S3 380V 5A Pc 1 China
9 Elsődleges harmonikus eliminátor LXQ-12KV Pc 1 Fengyuan
10 Töltött kijelző DXN-12Q Pc 1 China
11 Hőmérséklet és páratartalom szabályozó WY-CS-III Pc 1 Kína
12 Csatlakozó darab JY-2 Pc 3 China
13 Csatlakozódoboz PJ1 Pc 1 Kína
14 Adagolókonzol Univerzális típus Pc 1 Kína
15 jelzőlámpa ND16-22D/4 AC380V piros Pc 1 CHNT
16 jelzőlámpa ND16-22D/4 AC380V zöld Pc 1 CHNT
17 Jelzőlámpa ND16-22D/4 AC380V fehér Db 1 CHNT
18 AC miniatűr megszakító NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan
19 AC miniatűr megszakító NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan
20 DC miniatűr megszakító NB1Z-63 2P C6 Pc 1 Fengyuan
21 AC miniatűr megszakító NB1-63/3P B2A 6kA(R) Pc 1 China
22 Univerzális tesztterminál RURTK/S Pc 30 Kína
23 Univerzális sorkapocs RUK 5B Pc 18 Kína
24 Szekrény felső kis busz Ø 6 réz rúd m 11 Fengyuan



HA TOVÁBBI RÉSZLETRE SZÜKSÉGE, KÉRJÜK, KAPCSOLATBAN
