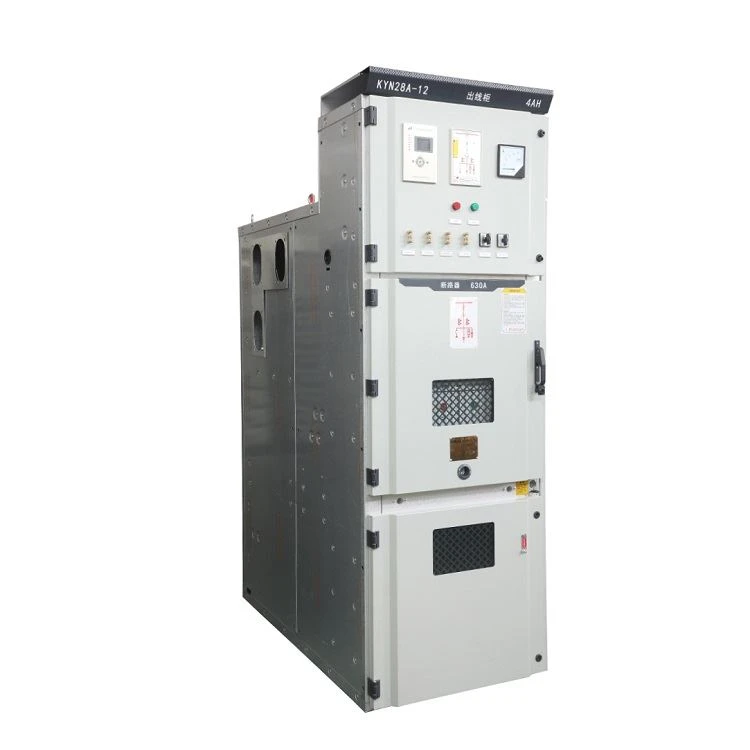

KYN28A fém zárt kapcsolóberendezés
A KYN28A páncélozott, cserélhető fém zárt kapcsolóberendezés egy teljes áramellátó berendezés, amely 3 × 10 kV-os háromfázisú 50 Hz-es váltakozó áramú egybuszos és egybuszos szakaszos rendszerhez készült.
Leírás
Termékleírás
Ez a kapcsolóberendezés alkalmas erőművek, alállomások, ipari és bányavállalatok stb. Áramellátó rendszeréhez, az elektromos energia fogadásának, elosztásának, valamint az áramelosztó berendezések vezérlésének, felügyeletének és védelmének megvalósításához.
Ennek a kapcsolóberendezésnek az egyszeri bekötési terve teljes és átfogó, amely megfelel a felhasználók különféle telepítési követelményeinek. Felszerelhető a cég' saját gyártású VS1 vákuummegszakítójával, az ABB' VD4 vákuummegszakítójával, vagy a Schneider Electric EV12 vákuummegszakítóval, stb. különböző felhasználók igényeit.
Termékparaméter
| Névleges feszültség | 12 kV |
| Névleges áram | 630～4000A |
| Névleges rövid ideig tartó ellenállás | 20 ～ 40 kA ， 4S |
| A névleges csúcs ellenáll az áramnak | 50–100 kA |
| 1 perc teljesítményfrekvencia ellenáll a feszültségnek | 42 kV |
| A villámimpulzus ellenáll a feszültségnek | 75 kV |
| Rövidzárlati áram névleges megszakítási ideje | 50次 |
| Mechanikai élet | 2000次 |
| Védelmi szint | IP4X |
Jellemzők
A kapcsolóberendezést a GB3906-91 számú, páncélozott fémből készült kapcsolóberendezés szerint tervezték. Az egész két részből áll: a szekrényből és a középre szerelt kivehető részből (azaz a kézikocsiból). A szekrény négy külön rekeszre van felosztva, a szekrény védelmi szintje IP4X, az egyes rekeszek és megszakítótermek védelmi szintje pedig IP2X az ajtó kinyitásakor. A be- és kimenő felső vezetékek, a kábel be- és kimenő vezetékek, valamint egyéb funkcionális sémák segítségével sokféle huzalozási séma kialakítható az elrendezés és a kombináció után. A kapcsolóberendezés elölről telepíthető, hibakereshető és karbantartható, így hátulról elrendezhető vagy a falhoz szerelhető, ami javítja a kapcsolóberendezés biztonságát és rugalmasságát, és csökkenti az elfoglalt területet.
A szekrény teste alumínium-cink bevonatú lemezből készült, amely könnyű, nagy mechanikai szilárdságú és gyönyörű megjelenésű.
A kézikocsi vázát acéllemezekből állítják össze, amelyeket CNC szerszámgépek dolgoznak fel. A kézikocsi és a szekrény szigetelt és illeszkedik, a mechanikus reteszelés pedig biztonságos, megbízható és rugalmas.
Biztonsági szempontból a nyomáscsökkentő berendezéseket a megszakító kézikocsiszobája, a gyűjtősín és a kábeltér fölé kell felszerelni a nyomás csökkentése érdekében, így biztosítva a kezelők és a kapcsolószekrények biztonságát.
