11kv beltéri kapcsolókészülék panel
11kv beltéri kapcsolókészülék panel A testreszabott termékek online ügyfélszolgálattal fordulhatnak! A KYN28A-12 beltéri kapcsolókészülék panel egy teljes beltéri áramelosztó készlet 3,6–12 kV névleges feszültséggel, háromfázisú váltakozó áramú, 50 Hz-en. Erőművekben erőátvitelre használják, elektromos...
Leírás
11kv beltéri kapcsolókészülék panel
A testreszabott termékek online ügyfélszolgálattal fordulhatnak!

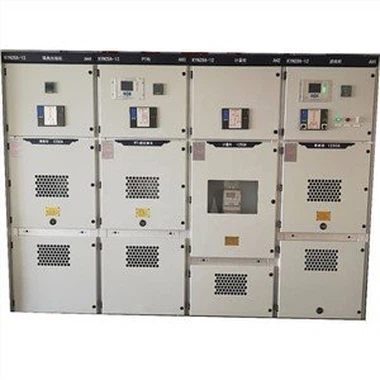

A KYN28A-12 beltéri kapcsolókészülék panel egy teljes beltéri áramelosztó készlet 3,6–12 kV névleges feszültséggel, háromfázisú váltakozó áramú, 50 Hz-en. Erőművekben, villamosenergia-rendszerekben, ipari és bányászati vállalkozások alállomásaiban villamos energia vételére és elosztására, vezérlési, védelmi és észlelési célok megvalósítására használják, valamint nagyfeszültségű motorok gyakori indítására is használható.
Nem | Tétel | Mértékegység | Paraméter |
1 | Névleges feszültség | kV | 7,2kV, 12kV, 17,5kV, 24kV |
2 | Ratec frekvencia | Hz | 50/60 |
3 | Névleges áram | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
4 | Elágazó gyűjtősín névleges áram | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
5 | Fősín névleges áram | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
6 | 1 perc teljesítményfrekvencia-ellenállási feszültség (nedves/száraz) | kV | 38/48, 50/60/60/65 |
7 | Villámimpulzus-álló feszültség | kV | 75, 95/125 |
8 | Névleges rövidzárlati megszakító áram (csúcs) | kA | 40/50/63/80/100 |
9 | Rövid idejű ellenállási áram (4 s) | kA | 20/25/31.5/40 |
10 | Védelem típusa | IP4X a házhoz |
Műszaki jellemzők
1. A kapcsolószekrény szerkezete alumínium-hink bevonatú lemezekből készül, és többszörös hajlítási eljárással CNC szerszámgépekkel történő megmunkálás után csavarozva van. Az egész két részből áll: a szekrénytestből és a középső kihúzható részből.
2. Minden műveletet zárt szekrényajtó mellett hajtson végre.
3. A szekrény négy különálló rekeszre van osztva, a héj védelmi szintje IP4X, az egyes rekeszek közötti megszakító helyiség védelmi szintje pedig IP2X az ajtó kinyitásakor.
4. Könnyen cserélhető a megszakító, és a kézikocsi jó cserélhetőségű.
5. A szekrény a megbízható falra szerelhető és a szekrény előtt karbantartható az alapterület csökkentése érdekében.
6. A kábelszoba bőséges hellyel rendelkezik, és több kábel is csatlakoztatható.
7. A páralecsapódás és a korrózió megelőzése érdekében fűtőberendezések telepíthetők a megszakító helyiségbe és a kábelhelyiségbe.
8. A megszakító helyiség és a kábelhelyiség a felhasználói igényeknek megfelelően világítóberendezésekkel szerelhető fel a karbantartás és javítás megkönnyítése érdekében.
9. Felső csatlakozóaljzattal, kábelbemenettel és -kimenettel, valamint egyéb funkcionális sémákkal rendelkezik, amelyek különféle konstrukciójú áramelosztó készülékekké rendezhetők és kombinálhatók.
Rendelési közlemény
Rendeléskor kérjük adja meg a berendezés típusát és az alábbi adatokat:
1. A termék teljes modellje és a terhelési berendezés típusa, a munkakörülmények és a kapcsolódó paraméterek.
2. A berendezés felületének színe.
3. Ha egyéb speciális igények merülnek fel (pl. a védelmi szint emelése, a használati környezet viszonylag speciális, rendelésről egyeztethet cégünkkel).
