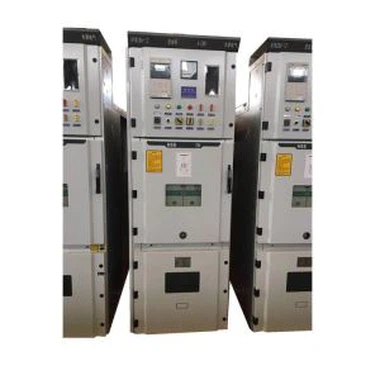

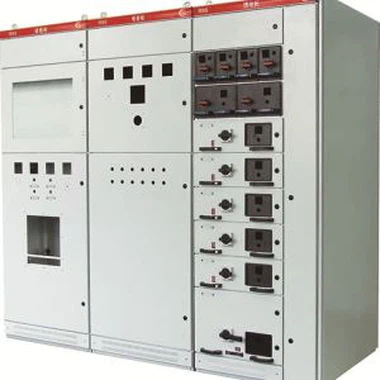

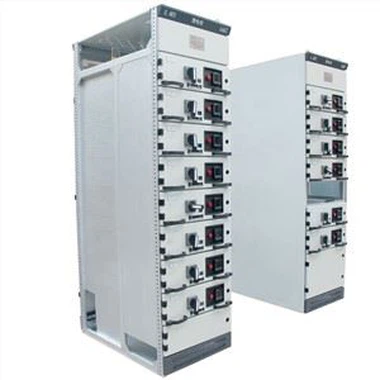

Mi a kapcsolóberendezés és típusai?

A kapcsolóberendezés egy vagy több kisfeszültségű kapcsolóberendezésből és a kapcsolódó vezérlő, mérő, jelző, védő, beállító és egyéb berendezésekből áll. A gyártó felelős az összes belső és mechanikus csatlakozás befejezéséért, és a szerkezeti elemek teljes összeszerelése. Olyan kombináció.

A kapcsolóberendezés fő feladata az elektromos berendezések nyitása és bezárása, vezérlése és védelme az áramtermelés, -átvitel, -elosztás és -átalakítás során.

A kapcsolóberendezés felépítése nagyjából hasonló, amely főként gyűjtősínre, helyiségre, másodlagos vezérlő helyiségre (műszerterem) és etető helyiségre oszlik. Általában acéllemez szigetelés van minden helyiség között.

A belsejében találhatók: busz (gyűjtősín), megszakító, hagyományos és integrált relevédelmi készülék, mérőműszer, leválasztókés, jelzőlámpa, földelő kés stb.

Melyek a kapcsolószekrények osztályozásai?

Alkalmazási szempontból a kapcsolóberendezések a következőképpen oszthatók fel:

(1) Bejövő vonalas szekrény: más néven áramvevő szekrény, ez az a berendezés, amelyet elektromos áram fogadására használnak az elektromos hálózatról (a bejövő vezetéketől a gyűjtősínig). Általában megszakítókkal, ct, pt, leválasztókéssel és egyéb alkatrészekkel van felszerelve.

(2) Kimenő szekrény: más néven adagolószekrény, vagy az elektromos energia elosztására használt berendezés (a busztól az egyes kimenetekig), általában megszakítókkal, ct, pt, leválasztókéssel és egyéb alkatrészekkel is felszerelve.

(3) Gyűjtősín csatlakozó szekrény: más néven gyűjtősín-megszakító szekrény, amelyet a gyűjtősínek két szakaszának összekapcsolására használnak (a gyűjtősíntől a gyűjtősínig). A gyűjtősín-csatlakozást gyakran használják az egy gyűjtősín-szegmenses és a kettős gyűjtősín-rendszerekben, hogy megfeleljenek a felhasználó választásának. A különböző működési módok követelményeinek vagy a szelektív terheléseltávolítás garanciájának meghibásodása esetén.

(4) Pt szekrény: feszültségszekrény, amelyet általában közvetlenül a gyűjtősínre telepítenek a gyűjtősín feszültségének észlelésére és a védelmi funkció megvalósítására. Főleg helyezzen be pt, leválasztókést, biztosítékot és levezetőt.

(5) Szigetelő szekrény: A gyűjtősínek mindkét végén történő leválasztására vagy az áramellátó berendezés és az áramellátó berendezés leválasztására szolgál. Látható végpontot jelenthet az üzemeltető számára a karbantartási és javítási műveletek megkönnyítése érdekében. Mivel a leválasztó szekrény nem képes megszakítani és bekapcsolni a terhelési áramot, a leválasztó szekrény kézikocsija nem tolható vagy húzható meg, ha a hozzá illesztett megszakító zárva van. Az általános alkalmazásokban meg kell állítani a reteszelést a megszakító segédérintkezője és az elszigetelt kézikocsi között, hogy megakadályozzák a kezelő rossz működését.

(6) Eszközszekrény: más néven kompenzációs szekrény, amelyet az elektromos hálózat teljesítménytényezőjének javítására vagy meddő teljesítmény kompenzálására használnak. A fő alkatrészek párhuzamosan összekapcsolt csoportok, vezérlő áramkörök és biztosítékok kapcsolása. És egyéb védőberendezések. Általában a bejövő szekrénnyel párhuzamosan van felszerelve, és egy vagy több kondenzátor szekrény párhuzamosan működtethető.

Miután a kondenzátor szekrényét leválasztották az elektromos hálózatról, mivel a kondenzátor banknak egy kis időbe telik a kisütési folyamat befejezése, nem lehet közvetlenül megérinteni a szekrényben lévő alkatrészeket, különösen a kondenzátor bankot; az áramkimaradás után egy bizonyos időn belül (a kondenzátorbank szerint A kapacitás nagyságától függ, például: 1 perc), az újbóli bezárás nem megengedett, hogy elkerülje a kondenzátor túlfeszültséges károsodását. Az automatikus vezérlési funkciók végrehajtása során ügyeljen az egyes kondenzátorbankok kapcsolási idejének ésszerű elosztására, hogy elkerülje a kondenzátorok egyik csoportjának sérülését, de más csoportokat ritkán kapcsolnak be.

(7) Adagolószekrény: Főleg elektromos energia (kWh) mérésére szolgál, és nagy- és kisfeszültségre oszlik. Általában leválasztó kapcsolóval, biztosítékkal, ct, pt, aktív wattórás mérővel (hagyományos mérő vagy digitális mérő), meddő teljesítménymérőkkel, relékkel és néhány más másodlagos kiegészítő berendezéssel (például terhelésmérőkkel stb.) Van felszerelve.

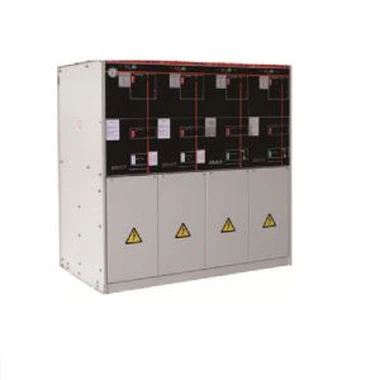

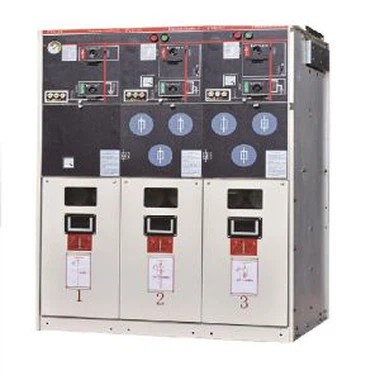

(8) Gis szekrény: zárt kombinált elektromos szekrénynek is nevezik, ez egy megszakítók, szakaszolók, földelő kapcsolók, ct, pt, levezetők, gyűjtősínek stb. oltási teljesítmény A fázisok és a talaj közötti szigetelő intézkedésként a gázt (általában kén-hexafluorid sf6) használják, amely alkalmas nagyfeszültségű és nagy teljesítményű áramhálózatok elosztására és vezérlésére.
